淺談醫院工程中潔凈手術部?jī)艋照{(diào)系統的自動化設計

　　 摘要: 當前，患者在手術治療期間會出現不同程度的感染，使得患者的病情康復受到阻礙，做好凈化室內空氣則是醫院需要積極研究的問題。醫院潔凈手術部則是利用凈化設計來防范室外污染物侵入室內，潔凈手術部空調自動化設計時把握好場合空調工作原理及工藝流程，有助于電氣控制系統設計的有序進行?；诖?，本文結合實例對醫院工程中潔凈手術部?jī)艋照{(diào)系統的自動化設計進行了探討。

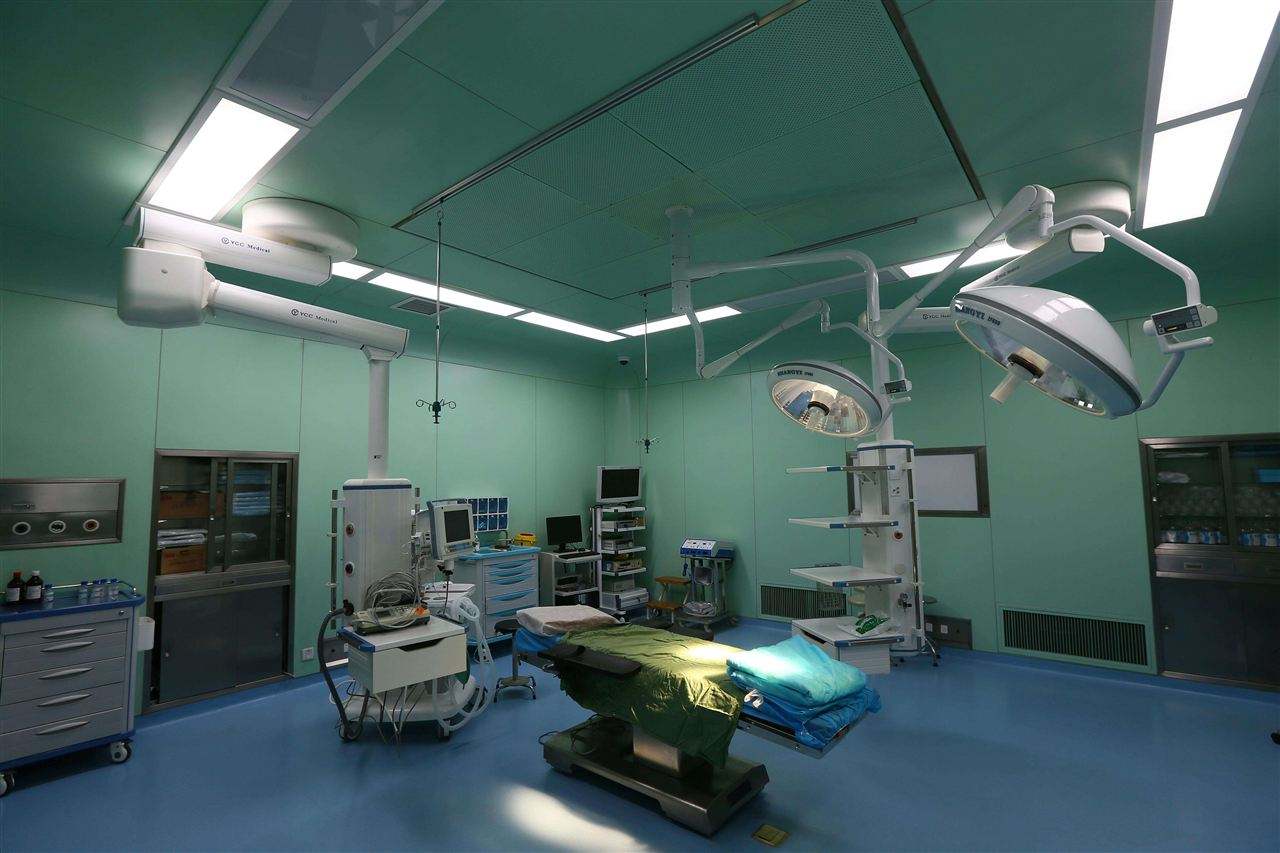

　　手術感染一直都是臨床治療中的難點，醫院潔凈手術部在凈化室內空氣方面的作用尤為顯著，可有效防止各類污染的發生且避免病菌的擴散。這不僅有助于醫院創造良好的手術條件，也為病人和醫務人員提供的健康的環境。高空氣潔凈度對于潔凈手術室而言是很重點的要求，空氣凈化處理有助于達到手術室潔凈標準的要求。因此，潔凈手術室對空調自動控制技術要求遠遠高于一般的舒適性空調。必須有完善的自動控制系統，才能保證空調系統的正常運行，使?jié)崈羰中g(shù)室可以達到技術指標要求。

　　1實例概況
　　某醫院病房大樓潔凈工程處在5層手術部及6層重癥監護室(ICU)。具體情況為，百級、千級潔凈手術室凈化空調系統選擇一拖一形式，一臺潔凈空調循環機組供應一間手術室。萬級潔凈手術室選擇一拖三形式，新風集中預處理。4臺潔凈空調循環機組運用于潔凈走廊、污物走廊、輔助用房等。在重癥監護室、輔助用房之間建立獨立的系統，選擇1臺潔凈空調循環機組，新風自取，空調系統選擇一次回風方式。大樓潔凈工程設計的中央空調系統為獨立運行，選擇4臺風冷熱泵式冷水機組，冷水機組(內置冷凍水泵)集中布置于6層裙房屋面。
　　2空調控制系統的監控設計
　　2.1空調循環機組
　　2.1.1配置構成：空調循環機組結構中要設計多個功能段，包括：風管、送風、表冷、電加熱、電極加濕等，選擇的是二管制。機組把冷熱盤管分布在正壓段，這對冷凝水的排出有促進作用，避免機內積水而造成滋生細菌，防止空調系統出現新的污染?？紤]到實現空氣凈化的效果，對循環機組布置初效、中效2級過濾，同時對靜壓箱處布置高效過濾器。
　　2.1.2 DDC監控：采取空調循環機組監控的最終目的是為了創造良好的運行環境，如：溫度調節、濕度調節、壓差調節、空氣處理等。采取的監控方法包括：(1)狀態監視方面。主要是檢查初效、中效、高效過濾器等元器件的具體狀態，也包括風機變頻器、過濾器等方面的情況。(2)溫度濕度方面。主要是對溫度、濕度進行調節，包括：①送風溫度自動控制。冬季時對熱水閥開度自動調節，維持回風溫度的科學性；夏季對冷水閥開度自動調節，維持回風溫度的科學性。②回風濕度自動控制。按照濕度標準要求對加濕閥有效調整，確保濕度能達到潔凈手術部要求。除濕控制一般包括：自動調節冷水閥開度、冷凍除濕機等。另外，結合溫度的要求應該對電加熱給予調整，通過加熱處理保證濕度滿足設定值要求。(3)壓差調節。對空調循環機組的新風支管需添加相應的裝置，通常都要安裝電動雙位定風量器，以持續把新風傳送到各個循環系統中，確保了新風量及正壓的條件。(4)空氣潔凈度。對空氣潔凈度的控制主要是設計過濾網，通常是利用3級過濾，即：初效、中效、高效等，保證室內空氣滿足標準的潔凈度。(5)風機控制。風機控制箱需添加手動/自動選擇開關，日常運行期間要保持在自動狀態。護士站則根據自動控制系統中的遠程控制對風機起/停進行操作。(6)聯鎖控制。電磁調節閥新風風門、風機起動之間的聯鎖反應。送風機開啟之后，開冷水閥和新風風門，調節冷水閥。風機中斷之后，新回風風門、電動調節閥、電磁閥自動關閉。通過這樣的控制流程來實現空調機組的有效監控。
　　2.2新風系統
　　2.2.1配置組成：此次案例工程里提到的手術室新風選擇集中預處理方法，一共布置了2臺新風機組。新風機組的功能段較多，如：風機、均流、中效、亞高效過濾、表冷、抽濕再熱、出風等，也選擇二管制。機組把冷熱盤管布置在正壓段，這對冷凝水的有效排除有促進作用，可避免機內積水造成的滋生細菌，放置空調系統出現二次污染?？紤]到這增強系統的凈化空氣效果，對新風處理機組同樣設計了3級過濾，包括：初效、中效、亞高效等級別。另外，機組內配置特定波長的紫外線燈，有助于過濾網及盤管的殺菌處理。
　　2.2.2DDC監控：新風機組監控涉及到溫度調節、濕度調節、空氣潔凈度處理。新風系統的各類模擬量輸入(AI)、輸出點(AO)與數字量輸入(DI)、輸出點(DO)等，具體分布情況為圖1。
　　
　　
　　采取新風機組監控能發揮出多方面的作用，但在控制時要嚴格按照標準操作，具體情況為：(1)狀態監視。對初效、中效、亞高效過濾器的具體狀況詳細檢查分析，同時觀察風機變頻器、故障報警、過濾器堵塞等方面的情況。(2)實現溫度、濕度的有效調控。①送風溫度。冬季對熱水閥開度自動調節，維持送風溫度處于標準范圍；夏季對冷水閥開度自動調節，維持送風溫度在標準范圍內。②送風濕度?？紤]大醫院建筑內無蒸汽，且該區域冬季濕度偏大，手術室空調凈化系統冬季加濕選擇新風集中加濕后送入各循環機組的方式。要想達到Ⅰ級手術室、ICU的濕度標準，循環機組內要添加相應的電極式加濕器。 (3)空氣潔凈度控制。利用所分布的3級過濾網，保證空氣的潔凈度處于標準范圍。(4)風機控制。風機控制箱一般設計了手動/自動選擇開關，正常情況下都屬于自動狀態。由護士站利用自動控制系統遠程控制對風機起/停進行操控。(5)聯鎖控制。主要是電磁調節閥、新風風門與風機起動聯鎖。在送風機起動狀態下，開冷水閥和新風風門，調節冷水閥；當風機中斷運行后，新回風風門、電動調節閥、電磁閥則會自行關閉。通過新風機組與空調機組之間的相互連接，可以發揮出更好的調節作用，保證空調機組的正常運行。如果院內某一件手術室正在使用，則新風系統便會開啟運行；而當手術部關閉后，新風機組才會隨之中斷工作。
　　2.3風冷熱泵式冷水機組
　　此次研究的工程中，建立了一套風冷熱泵式冷水機組系統，由于該系統是獨立運行操控，可以給空調系統輸送必要的冷熱源。從現有的設計方案看，設計冷水機組的監控集中在以下兩種方式：（1）經過RS-232或RS-485/422串口通信，將其和冷水機組構成全部開放式的數據通信。通過凈化自控系統的協助運行下，中央站可隨意收集冷水機組內部數據，最后得到系統具體的參數指標，從而改善了冷凍系統內部的控制性能，減小了機組故障的發生率。（2）干接點的方式。這種方案是在冷水機組的控制箱內傳輸干接點信號，且與控制器的I/O點之間相互連接。
　　風冷熱泵、冷水機組的具體情況為：(1)冷負荷需求量。計算這一指標時要參照空調供水、回水溫度、供水流量等三方面的具體情況，對建筑空調需要的冷凍負荷量自動計算。(2)冷水機組臺數。控制臺數是要按照建筑所需冷負荷、差壓旁通閥開度等方面的情況自動調整，以保證系統運行后的能耗最小。(3)機組聯鎖控制。實現空調水蝶閥、起動循環水泵和開熱泵機組的開啟，以及停熱泵機組和關閉循環水泵及空調水蝶閥。(4)空調水壓差控制。根據空調供水與回水壓差，自動調節旁通調節閥，維持供水壓差恒定。(5)水泵保護。當開啟水泵之后，水流開關則會對水流的狀態進行檢測，在發生故障之后則會自行中斷系統。(6)機組定時起/停。按照之前安排的工作時間、休息時間，對機組的起/停定時操作。(7)機組參數。主要指的是系統的運行參數，監測系統會完成多個參數的檢測，如：溫度、壓差等，根據參數指標情況判斷系統是否存在故障。(8)水箱補水。對進水電磁閥的開起與關閉進行自動控制，讓膨脹水箱水位處于標準狀態，出現異常情況后可及時報警。
　　2.4排風機的控制
　　設計排風系統時都要對結構上添加手動風量調節閥、止回閥。而手術室排風口要添加F8中效過濾器，別的潔凈區排風口帶F5中效過濾器。排風系統具備的相關功能與操控方法：
　　 (1)風機控制。通?？刂骑L(fēng)機可借助于兩種開關方式，即：手動開關、自動開關。正常工作中的開關位屬于自動狀態，經過護士站利用自動控制系統遠程控制風機的起停。(2)聯鎖保護。這種保護分布的地方較多，如：潔凈手術室、潔凈走廊、污物走廊、重癥監護室等，都屬于機械定風量排風系統。室內排風機中添加了相應的延遲設備，能發揮出瞬間開門、快速調控的效果。 (3)過濾器堵塞報警。通常報警系統動作都是在中效空氣過濾網兩端壓差偏大時，以告知醫院人員盡快清理。
　　3空調自動控制系統組成
　　根據現有的空調系統技術看，自動控制系統主要包括集散式控制、分布式現場總線控制等兩大方式，集散式控制系統則是運用最廣泛的。其主要包括：中央管理站、DDC控制器、傳感器、閥門等部分構成，從而實現了多個方面的控制管理效果。
　　中央控制系統主機分布在手術部的監控室里，DDC控制器則涉及在技術夾層，護士站設置了監控分站。與常規基本配置的空調機組相比，手術部的凈化空調機組工藝系統具有自己的特殊性，其在管理方面相對獨立寫，協調主要服務于手術部?jī)?nèi)醫護人員。因而必須在手術部單獨建立一個置監控室，這樣才能更好地服務于醫務人員對手術部的凈化空調自動控制系統，保證更加全面、可靠的凈化效果，在遇到異常情況時可對相關參數進行調整。
　　4結語
　　總之，為了最大限度地控制醫院感染的發生率，我們必須要做好凈化空調自動控制系統的設計工作，對系統內部的裝置搭配、各項調整、控制操作等方案詳細規劃，確保系統能在正常狀態下運行。
